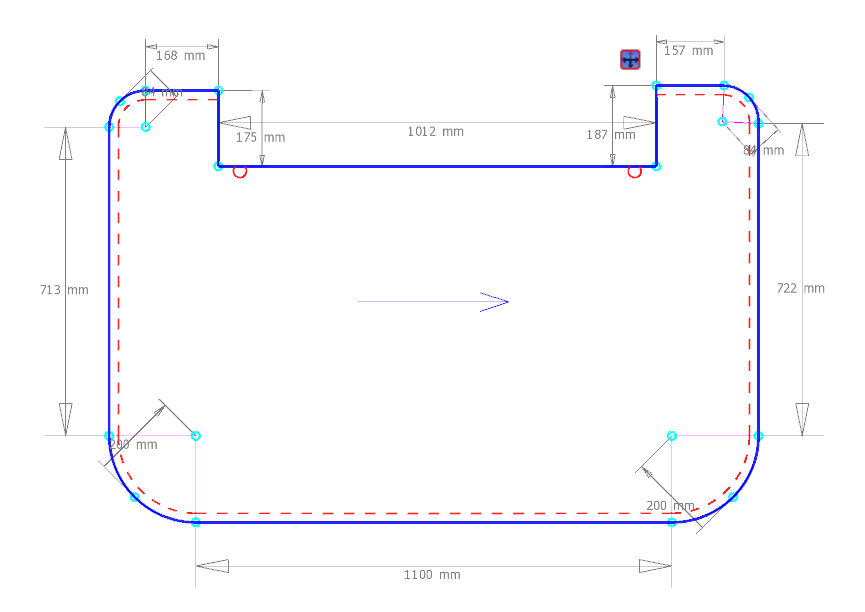

Непрямоугольные формы

В проекте иногда необходимо изменить форму детали: внешние полки треугольной и радиусной формы, верхняя крышка корпуса шкафа прочее. В каталоге программы почти все элементы имеют по шаблону прямоугольную форму. Исключением являются элементы Полка в папке "Внутренняя" и Полка к гардеробной в папке "Внешняя".

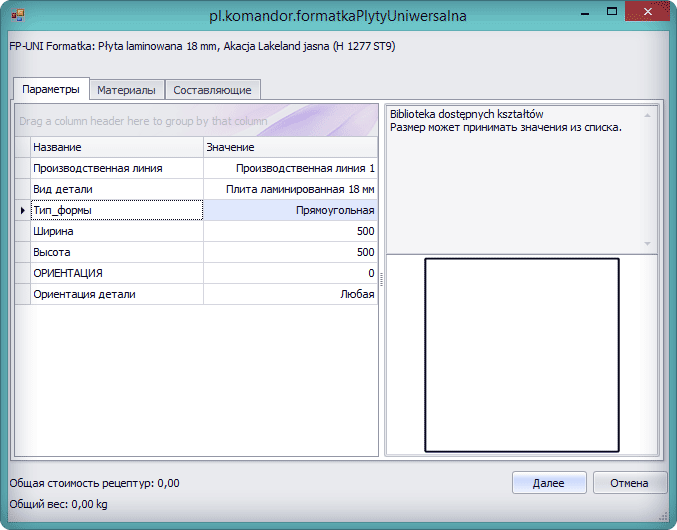

Для того, чтобы придать элементу любую форму, кроме шаблона, в программе применяют элемент Деталь из плиты. Есть два способа изменить форму элемента таким способом. Первый способ предусматривает выбор формы детали по шаблону. После вставления элемента Деталь из плиты в сцену помещения откроется окно свойства данного элемента.

Вид детали. Определяется материал детали: плиты разной толщины, стекло, зеркало, а также склеенные плиты разной толщины.

Форма. Из списка значений можно выбрать шаблон непрямоугольной формы; появляться дополнительные свойства для формы детали. Вид формы отображается в правой части окна свойств.

Ориентация слоев. Значение свойства в градусах определяет угол наклона направления текстуры детали.

Ориентация детали. Ориентация детали в пространстве. Изменяя значение свойства можно ориентировать деталь в пространстве в разных направлениях.

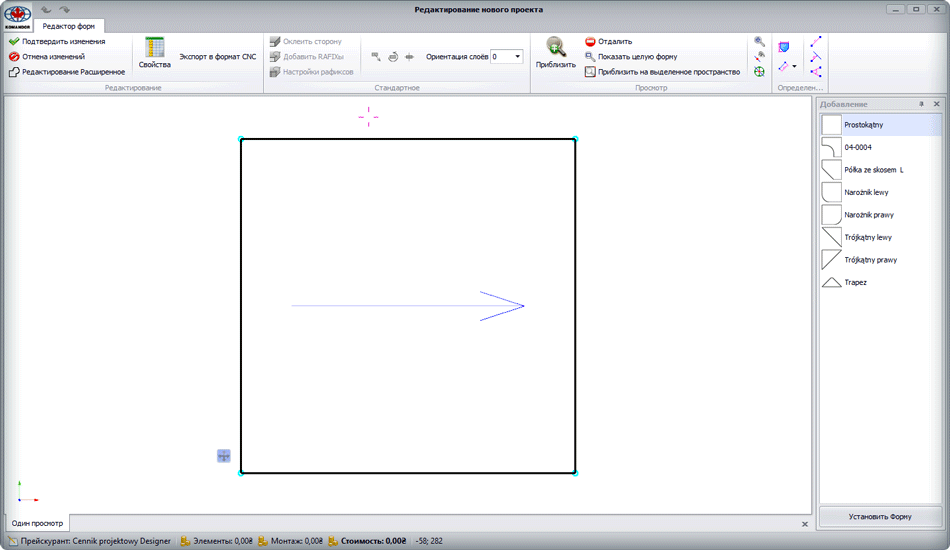

Второй способ изменения формы детали осуществляется в редакторе форм: панель инструментов, закладка "Стандартное". Функция доступна только для выделенного элемента Деталь с плиты. После запуска функции откроется окно редактора форм.

В верхней части окна отображается панель инструментов с функциями редактирования формы элемента. В правой части окна находится панель "Добавление", на которой отображаются шаблоны форм. Если выбрать один из этих шаблонов и сделать двойной клик левой кнопкой мыши, программа предложит заменить форму редактируемого элемента формой шаблона. Рассмотрим назначение функций на панели инструментов.

	После редактирования формы эта функция осуществляет выход из редактора форм с сохранением изменений.
	Функция выхода из редактора форм без сохранения изменений.
	Переход в режим расширенного редактирования. На панели инструментов появляются дополнительные функции.
	Отображение окна свойств редактируемого элемента.
	Оклеивание выделенной стороны/сторон торцевой лентой. Для выделения более чем одной стороны при выделении нужно удерживать клавишу `CTRL` на клавиатуре. Повторный вызов функции снимает оклеивание с выделенной стороны.
	Добавление соединителей типа рафикс/минификс к выделенным сторонам. Для выделения более чем одной стороны нужно удерживать клавишу `CTRL` на клавиатуре. Повторный вызов функции убирает соединители с выделенной стороны.
	Функция активна для стороны с соединителями типа рафикс/минификс. Откроется окно "Свойства" соединителя, где можно определить тип соединителя и материалы.
	В окне нужно указать значения по осям OX и OY, на которые будет смещено изображение формы.
	В окно нужно задать угол, на который будет повернуто изображение редактируемой формы.
	Стрелка показывает направление текстуры детали. Использование этой функции позволяет изменить направление текстуры детали на заданный угол.
	Приближение камеры к изображению.
	Отдаление камеры от изображения.
	Установка камеры в положение, при котором форма редактируемого элемента находится по центру экрана и масштабирование формы соответствует окну редактирования.
	При вызове этой функции пользователю предлагается выделить часть изображение, к которому будет приближена камера.
	Вызов этой функции устанавливает камеру таким образом, чтобы выделенная часть редактируемого элемента оказалась по центру экрана.

	Функции предполагает постоянное изменение положения камеры таким образом, что выделенные элементы будут находиться всегда по центру экрана. Повторное нажатие на кнопку с этой функции отключает ее действие.
	Отображение всех размеров редактируемой формы. Отображаться будут размеры, которые определены в функции.
	Выбор типа размеров, которые будут отображаться на форме: длина линии, координаты узлов формы, углы дуг прочее.
	Измерение пользователем расстояния между указанными точками.
	Измерение пользователем расстояния от точки до прямой линии.
	Измерение пользователем угла.

Расширенные функции:

	Добавление к редактируемой форме математической фигуры: линия, дуга, прямоугольник прочее.
	Активизирует для выделенного угла/углов стороны форму скоса. Величину скоса можно изменять: выделить сторону скошенного края и ввести значение с клавиатуры.
	Выделение угла/угли стороны приобретают радиусную форму. Радиус округления стороны можно изменять вводом соответствующего значения с клавиатуры.
	На пересечении сторон находится узлы фигуры. Стороны жестко привязаны к узлам. При перемещении узла смежные стороны также изменяют свой размер. Эта функция позволяет разорвать связь между сторонами.
	Функция активна для разъединенных узлов. Выполнение этой функции устанавливает связь между смежными сторонами.
	Функция разделения стороны на несколько сторон. Количество разделений указывается пользователем перед применением функции.
	Функция перемещения выделенной стороны сегмента на указанное пользователем значение.
	Если сторона сегмент является дугой, то функция изменяет выпуклость дуги на противоположную.
	Функция добавления направляющей – линии, которая пересекает изображение под любым углом. Направляющие - это дополнительный инструмент для удобства редактирования, с помощью которых можно указать, к примеру, границы фигуры. В редакторе форм есть три вида направляющих: обычная направляющая направляющая, которая является биссектрисой угла направляющая, которая является осью симметрии стороны фигуры
	Функция, превращающая выделенную сторону в линию, если она не является таковой.
	Функция, превращающая выделенную сторону в дугу, если она не является таковой.
	Функция, превращающая выделенную сторону в кривую Безье, если она не является таковой.
	Функция блокирования размеров и положения стороны.
