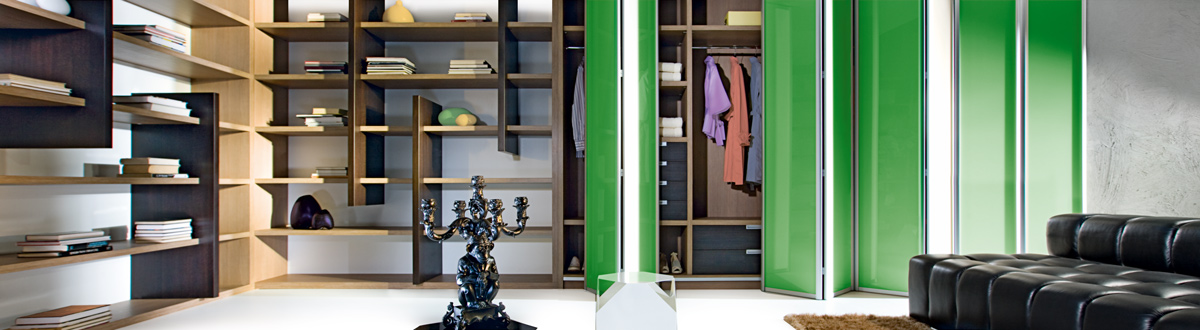

Одним из видов раздвижных систем Командор является складная передвижная система Этюд. Фасад этой системы представлен парой скрепленных между собой дверных створок, которые передвигаются в противоположных направлениях. Такую систему называют "гармошкой" из-за внешнего сходства с музыкальным инструментом. Особенностью системы Этюд является то, что для ее создания необходим корпус, в котором она монтируется. К корпусу предъявляются некоторые требования, которые исходят из принципа функционирования системы.
Дверные створки передвигаются на верхних и нижних направляющих. Верхняя направляющая монтируется к потолку, нижняя – к полу со снижающей планкой. Исходя из этого и учитывая фактор прочности системы в целом, для корпуса выдвигаются условия:
- толщина верхней части корпуса определяется шириной фасадной части. Минимальная толщина составляет 18 мм для фасадов длиной до 2 метров. В ином случае минимальная толщина верхней части составляет 28 мм.
- между стенками корпуса обязательно устанавливаются разделяющие перегородки, расстояние между которыми не превышает 1 метра.
- низ корпуса представляет элемент со снижающей планкой высотой 100 мм.
У Командора система Этюд имеет пять разновидностей, которые определяются материалом профиля и возможными видами наполнения дверных створок. В таблице представлены основные особенности различий между системами.
|
Вид системы |
Профиль вертикальный |
Материал наполнения |
Возможность деления двери |
|
Этюда 1 |
 |
|
да |
|
Этюда 2 |
 |
|
да |
|
Этюда 3 |
 |
|
да |
|
Этюда 4 |
 |
плита 18 мм |
нет |
|
Етюд 5 |
 |
плита 18 мм |
нет |
Метода крепления дверных створок к корпусу определяет их тип, поэтому дверная створка может быть:
- Передвижной. Дверные створки свободно передвигаться по направляющим.
- Закрепленной. Одна из дверных створок закреплена стороной к корпусу шкафа, вторая – свободно перемещается на направляющих.
- Распашной. В этом случае дверная створка являет собой только одну распашную дверь.

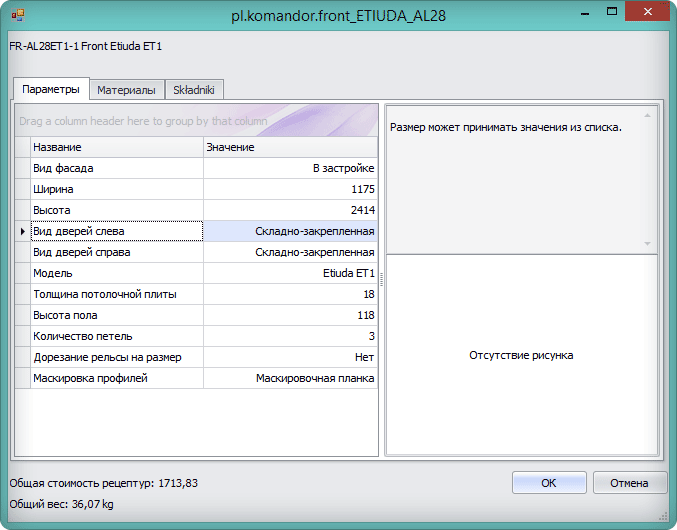

Рассмотрим особенности установки систем Этюд в сцене помещения. Для установки нужно создать корпус с учётом толщины верхней части. Согласно инструкции монтажа к системе, толщина верхней плиты влияет на расчет высоты дверной створки. Все фасады Этюда находятся в одном элементе программы Фасады складные Этюда. После установки фасадного элемента в корпус автоматически откроется окно "Свойства".
Вид фасада. Это свойство определяет тип фасадной части. Значение "В застройке" указывает на тип фасада Этюд с наличием верхней и нижней рельсы. Значение "Двери" переходные указывает на вариант фасада без нижней рельсы. Дверные створки передвигаются на роликах по верхней рельсе, они закреплены к вертикальной части корпуса с помощью петель. В этом случае количество дверных створок не превышает две пары. Одна из пар может представляться распашной дверной створкой.
Ширина Высота. Ширина и высота фасада, изменение значений, которых влечет за собой изменение размеров проема под застройку. Препятствием для изменения размеров могут служить ограничения, связанные с максимальными размерами фасада и схемами крепления элементов корпуса.
Вид двери с левой стороны. Вариант выполнения пары дверных створок с левой стороны: передвижная, закрепленная и распашная.
Вид двери с правой стороны. Вариант выполнения пары дверных створок с правой стороны: передвижная, закрепленная и распашная.
Модель. Значение разновидности дверной створки: Этюд 1, Этюд 2 и т.д.
Толщина потолочной плиты. Из выпадающего списка нужно указать толщину верхней части корпуса. Значение влияет на расчеты высоты дверной створки и соответственно размеры остальных элементов.
Высота пола. Высота нижней части корпуса шкафа, значение влияет на расчет высоты дверей фасада.

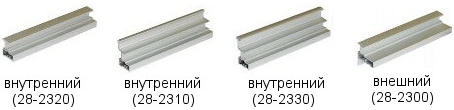

Ручка. Свойство доступно для системы Этюд 2. Значение свойства определяет тип внутреннего вертикального профиля, которые отличаются выступами, что служат ручкой при открывании дверей.
Дорезание рельс. Значение определяет возможность указать ширину рельсы, отличной от ширины проема под фасад. Принимаемые значения: да, нет.
Производственная ширина. Свойство появляется при положительном значении свойства "Дорезание рельс". Значение свойства указывает ширину рельсы.
Маскировка профилей. Из выпадающего списка выбирается значение определяющие тип маскировки вертикального профиля. Маскировать вертикальный профиль можно металлической планкой либо резиновой прокладкой. Свойство доступно для системы Этюд 1.
